Quand le « plug & play » n'en est vraiment pas un

J'ai remplacé les phares d'origine du Phoenix en deux étapes. D'abord les feux de croisement — quatre modules halogènes HELLA de 90 mm dans la calandre avant. Je les ai remplacés par des HELLA Bi-LED Essential (1AL 015 318-111) et le résultat a été immédiat : coupure nette, luminosité nettement supérieure, couleur de lumière agréable. Aucun problème.

Je pensais que la deuxième étape se déroulerait aussi facilement. Ce ne fut pas le cas.

Feux de route — cette fois Performance

Pour les feux de route, j'ai choisi les HELLA Bi-LED Performance L45-65 (1AL 015 318-031) — des modules avec une puissance et une portée nettement supérieures aux Essential. J'ai également ajouté une rampe LED HELLA 50 cm avec feu de position, commandée par un interrupteur dédié sur le tableau de bord.

La première surprise est arrivée avant même de brancher le moindre fil.

Support imprimé en 3D

Même si les nouveaux modules partagent le diamètre de 90 mm des halogènes d'origine, leur corps est de forme totalement différente — les fixations d'origine du Phoenix ne pouvaient tout simplement pas être utilisées. Je ne voulais ni percer de nouveaux trous ni modifier irréversiblement la carrosserie. J'ai donc conçu un adapteur sur mesure imprimé en 3D : il s'adapte aux fixations d'origine et permet de régler chaque phare avec trois vis de positionnement.

Côté mécanique, c'était réglé. Puis est venu le câblage.

Le BCM Bosch et ses impulsions de diagnostic

Phoenix repose sur un châssis Iveco Daily 60C18 de 2016, et l'éclairage est géré par un Body Control Module Bosch. Le BCM ne fonctionne pas comme un simple interrupteur — il envoie régulièrement de courtes impulsions de diagnostic dans chaque circuit d'éclairage et analyse la réponse. Un halogène réagit de façon prévisible : courant, chaleur, résistance. Un module LED réagit totalement différemment. Le BCM interprète ça comme une défaillance et bloque les feux de route.

Les modules Essential en feux de croisement ont apparemment passé le diagnostic sans problème. Les modules Performance en feux de route, non.

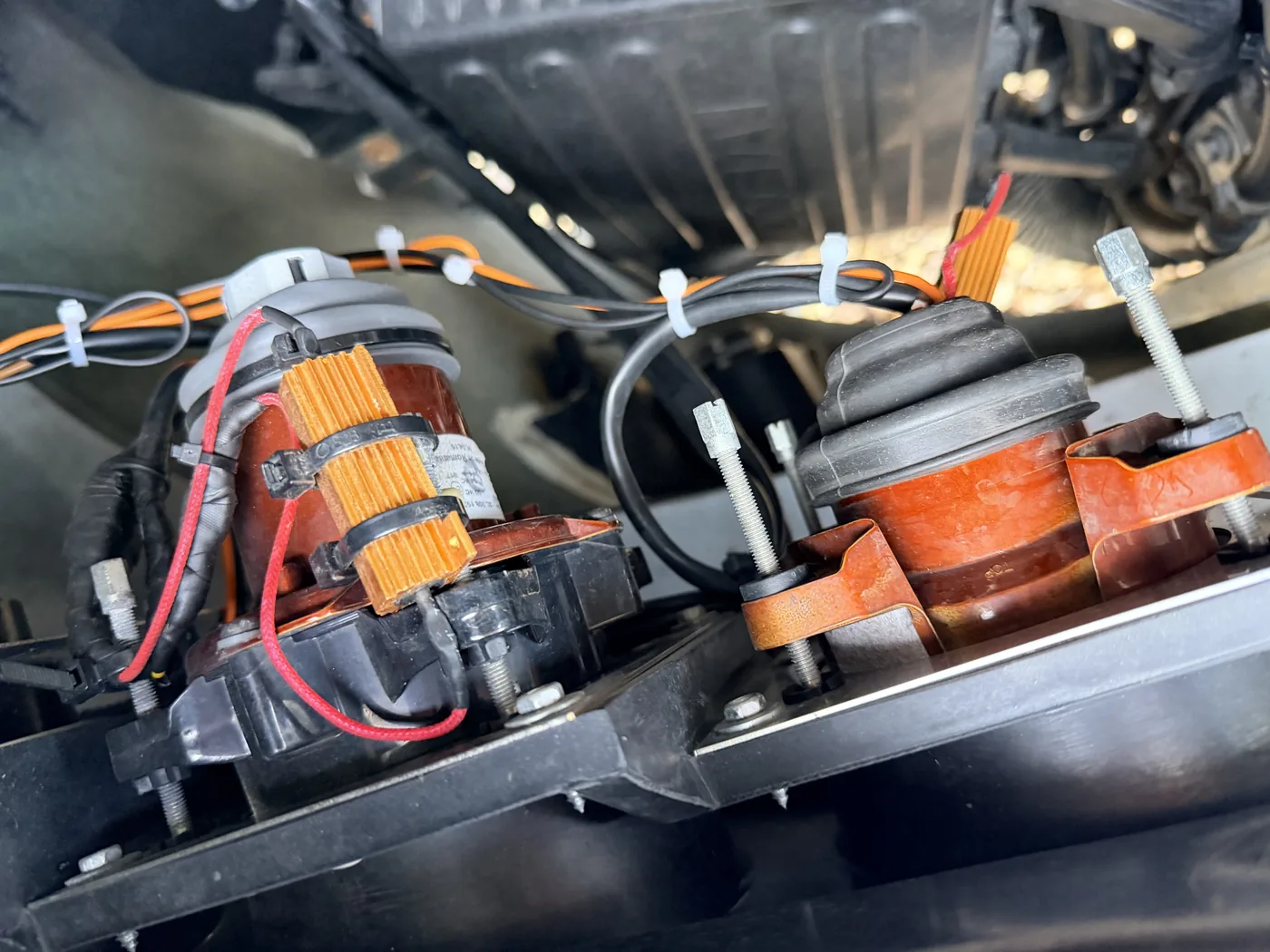

Résistances — un mois d'essais, zéro résultat

La solution classique pour les LED dans les véhicules à électronique sensible : des résistances de puissance branchées en parallèle sur le module LED pour simuler la consommation d'un halogène. J'ai essayé différentes valeurs, différents montages, mesuré le courant dans chaque branche.

Ça n'a pas fonctionné. Le BCM ne mesure pas seulement le courant statique — il envoie des impulsions et attend une réponse temporelle spécifique. Les résistances simulent un appel de courant permanent mais ne peuvent pas reproduire le comportement d'un halogène lors d'une impulsion de diagnostic. Le résultat était toujours le même : les feux de route ne s'allument pas.

Iveco, concessionnaire agréé, firmware

J'ai appelé Iveco. Leur réponse : allez chez un concessionnaire agréé, ils pourront aider avec le diagnostic. J'y suis allé. Résultat : la reprogrammation du BCM est techniquement faisable, mais le concessionnaire a refusé — trop grand risque d'altérer d'autres fonctions du véhicule. Ils ont proposé une mise à jour du firmware. J'ai refusé — Iveco Daily 2016, véhicule qui fonctionne, aucune mise à jour logicielle sans notes de version précises sur ce qui change.

Impasse numéro trois. Il fallait trouver autre chose.

Alimentation directe depuis la batterie

J'ai arrêté d'essayer de faire alimenter les modules LED par le BCM et j'ai changé toute l'approche. Le BCM n'alimente pas les phares — il commande seulement un relais. De nouveaux câbles partent directement de la batterie avec un fusible dédié. Le BCM commande le relais comme avant, rien de plus.

En travaillant sur le câblage, j'ai trouvé quelque chose d'inattendu.

12,5 V au lieu de 14,2 V

En posant le nouveau câblage, j'ai mesuré la tension au connecteur d'alimentation des phares d'origine : 12,5 V. Avec l'alternateur en marche, on devrait avoir 14,2 V. Les connecteurs dans le câblage des phares avant étaient fortement oxydés — la résistance de contact causait une chute de plus de 1,7 V.

Après nettoyage et remise en état des connexions : 14,2 V. Les halogènes fonctionnaient depuis des années avec une tension nettement inférieure à ce qu'ils auraient dû avoir. Je ne m'attendais pas à ça.

Relais claquant et MOSFET

Nouveau câblage, nouveau fusible, relais branché — les phares se sont allumés pour la première fois. Mais le relais s'est mis à claquer. La sortie BCM des feux de route fournit si peu de courant que le relais arrive à peine à s'enclencher mais ne peut pas le maintenir de façon stable. Il oscille au seuil de commutation — c'est ça qui provoque le claquement.

Solution : j'ai inséré un étage de commutation MOSFET entre la sortie BCM et la bobine du relais. Un MOSFET est commandé en tension, pas en courant — le BCM le pilote avec une charge quasi nulle, et le MOSFET commande le relais avec un signal stable et propre. Le claquement a disparu immédiatement.

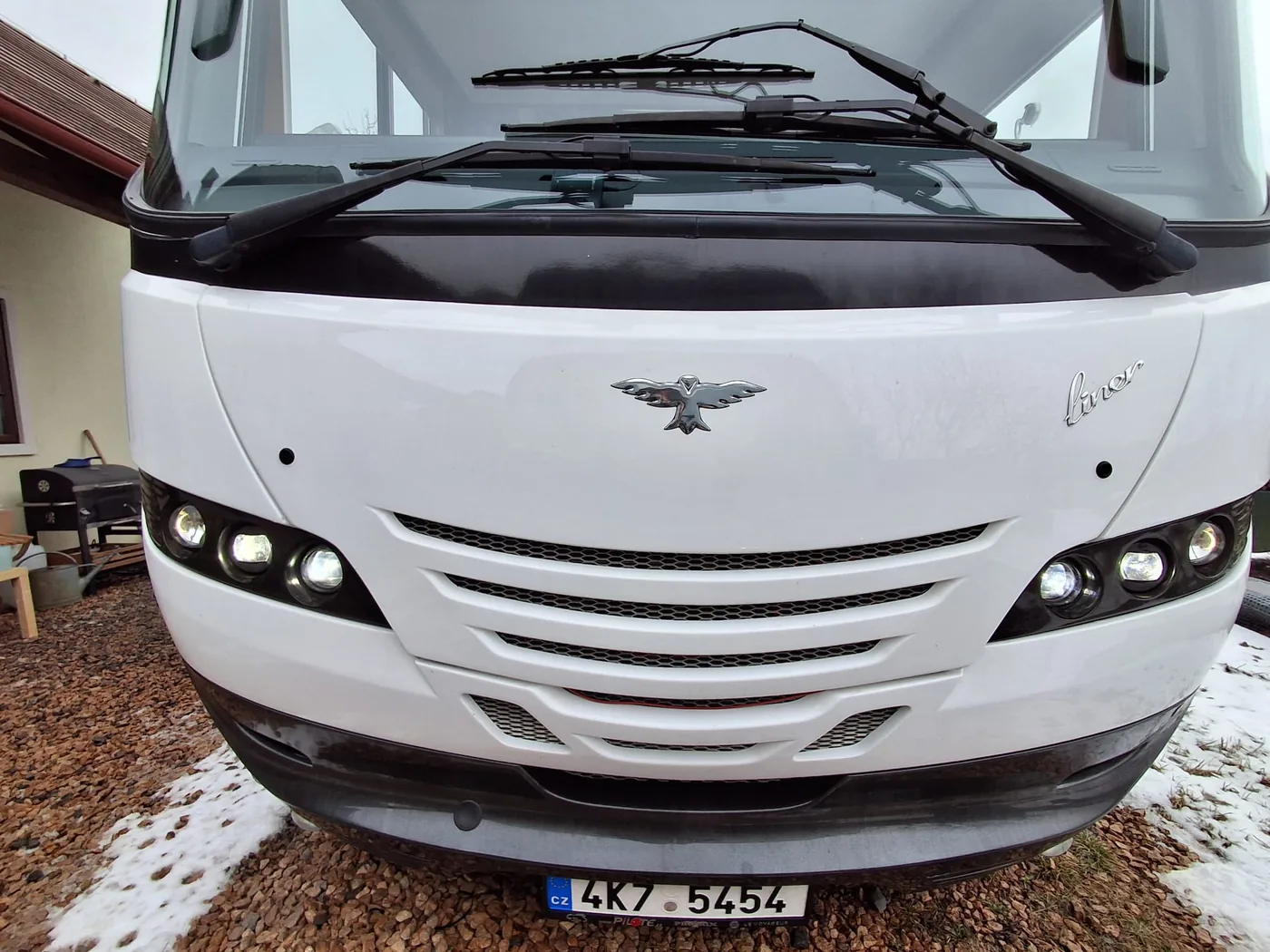

Résultat de jour

Les deux modules BI-LED — Essentiale et Performance — n'ont que deux fonctions : feux de croisement et feux de route dans un seul projecteur. Aucun feu de jour (DRL), aucune autre fonction. Le résultat de jour est visible sur la photo — le Phoenix 8200 a une toute autre allure avec ces projecteurs BI-LED.

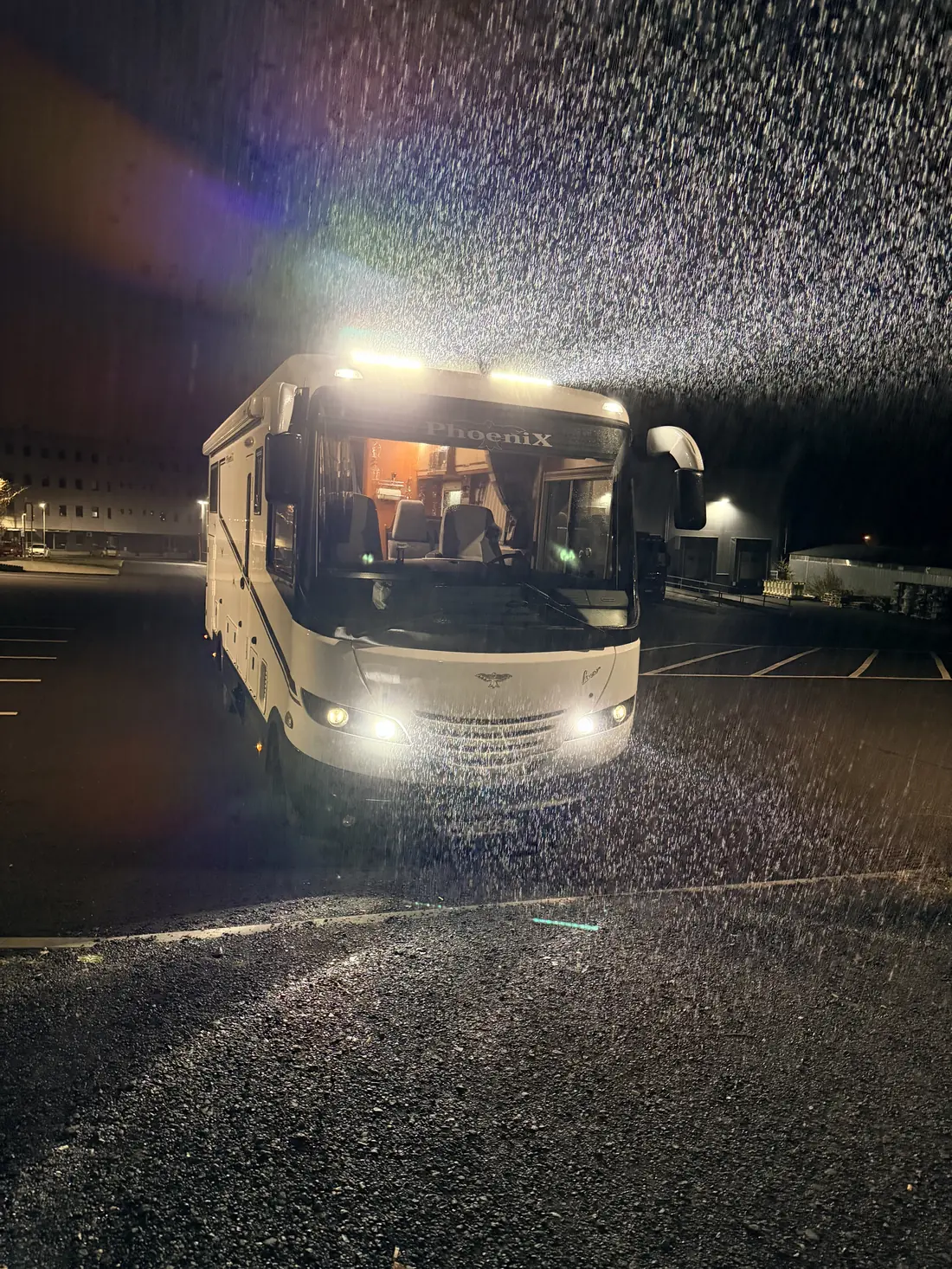

Conduite de nuit sur route mouillée

La plus grande différence par rapport aux halogènes se ressent la nuit dans de mauvaises conditions. La portée est nettement plus grande, la coupure est nette, pas de teinte jaune. La rampe de toit ajoute encore un niveau — mais sur route normale, je la laisse éteinte ; c'est pour les lignes droites sans circulation.

Vidéo de l'installation

L'ensemble du processus — des premières expériences avec les résistances à la découverte des connecteurs oxydés jusqu'à la solution finale avec le MOSFET — est documenté en vidéo :

Ça en valait la peine ?

Absolument. Mais je ne serais pas honnête si je ne disais pas que ça a pris beaucoup plus de temps que prévu. Remplacer un halogène prend une demi-heure — avec des modules LED et le BCM d'un Iveco Daily, comptez plusieurs semaines avant d'avoir un résultat qui fonctionne.

Résultat : un véhicule qui éclaire la route comme il le devrait. Et vous savez en plus que les connecteurs de votre câblage avant sont propres et délivrent la pleine tension — quelque chose que je n'aurais jamais vérifié sans ce projet.
